Passerelles mixte bois / métal piétonne

Produits > Bois > Passerelles mixtes bois / métal et passerelles métalliques > Passerelles mixte bois / métal piétonne
2016-01-19
Définition : "Passerelles constituées d’une ossature métallique galvanisée à chaud sur laquelle sont fixés un plancher en bois et des gardes corps mixtes métal/bois ou bois"
Ce type d'ouvrages, qui est réalisé par Marcanterra depuis une diziane d'années, connaît actuellement un essor très conséquent.

Nous travaillons en partenariat avec des entreprises de construction métallique qui fabriquent les éléments structurels selon le cahier des charges et les notes de calcul réalisées par le bureau d'études de Marcanterra.

Ce système constructif permet de réaliser des passerelles avec un rendu esthétique allégé, avec de mulitples déclinaisons possible pour les gardes corps (tout bois ou mixte bois / métal).

Marcanterra propose la conception, la fabrication  et la pose éventuelle de passerelles mixtes métal/bois étudiées au cas par cas.

Caractéristiques des passerelles métalliques et mixtes métal/bois :

  • Ouvrages autoportés (jusqu'à 12m) reposant sur des culées béton à chaque extrémité,
  • Le tablier métallique peut rester visible ou être bardé de bois pour le rendre quasiment invisible. Il peut être en finition galvanisé ou thermolaqué,
  • L’utilisation de poutres métalliques permet de minimiser la hauteur de l’ossature permettant de garder un aspect visuel allégé des ouvrages,
  • Les bois utilisés pour le plancher et le garde corps sont le chêne, le pin classe 4 ou les bois exotique,
  • Garde corps, normalisé NF P 01-012 ou pas, en fonction de la hauteur de chute,
  • Section et finition du plancher selon l’utilisation.

Lien vers          Systèmes antidérapants

Surcharge d’exploitation de 450 kg/m² en utilisation piétonne,
Flèche maximale admissible l/400.

Marcanterra réalise les dimensionnements, notes de calcul et les plans d’exécution des ouvrages en fabrication.

Pose selon localisation géographique

Conseils techniques et estimations sur demande.

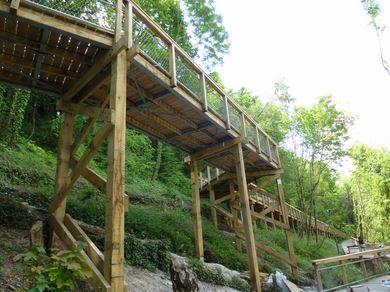

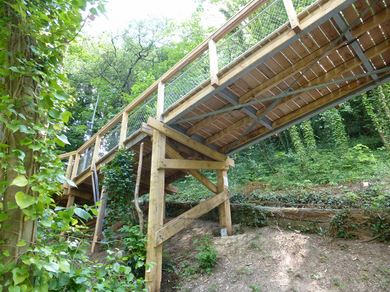

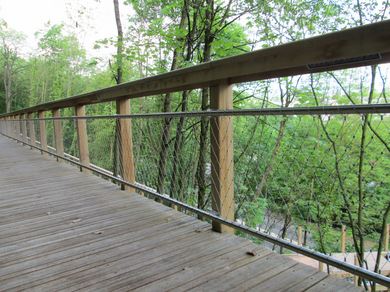

 Beauvais, Coteau St-Jean (60)
Passerelle mixte bois / métal Passerelle mixte bois / métal
Passerelle mixte bois / métal
  • Passerelle autoportée sur portiques de fondation,
  • Tablier métallique, en acier galvanisé à chaud,
  • Structure secondaire en chêne,
  • Platelage en chêne,
  • Garde corps en chêne, avec lumaire dans main courante et filet maille inox.

Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².

Voir cette réalisation sur une carte



 St Germain les Arpajons (91)
  • Passerelle autoportée sur culées béton,
  • Tablier métallique inclinée en IPE, galvanisée à chaud,
  • Platelage et habillage des âmes en chêne,
  • Garde corps en châtaignier fraisé.

Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².



Passerelle mixte bois / métal
Passerelle mixte bois / métal Passerelle mixte bois / métal

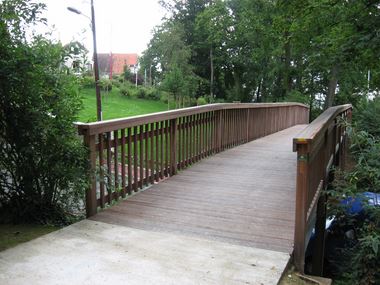

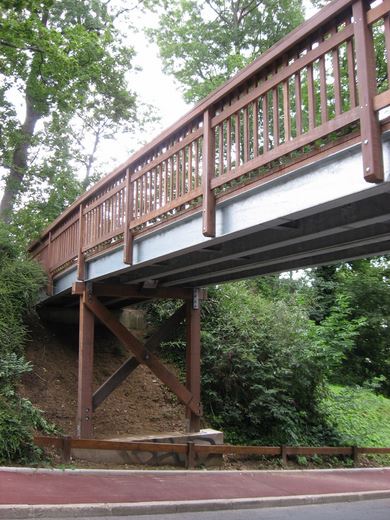

 Juvisy (91)
Passerelle mixte bois / métal Passerelle mixte bois / métal
  • Passerelle autoportée sur culées bétons
  • avec portiques de fondations intermédiaires,
  • Portiques de fondation sur platines,
  • Tablier métallique en IPE, galvanisée à chaud,
  • Structure secondaire en azobé,
  • Platelage et garde-corps en azobé.

Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 500kg/m².


Passerelle mixte bois / métal

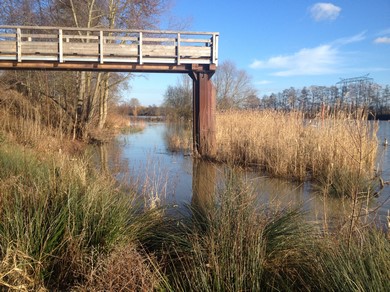

 Bruyère sur Oise (60)
Passerelle mixte bois / métal Passerelle mixte bois / métal
  • Passerelle autoportée sur culées béton,
  • Tablier métallique inclinée en IPE, galvanisée à chaud,
  • Platelage et habillage des âmes en chêne,
  • Garde corps en châtaignier fraisé.

Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².


 Montévrain (77)
Passerelle mixte bois / métal
  • Passerelle autoportée sur culées béton,
  • Tablier métallique en IPE, galvanisée à chaud,
  • Platelage et main courante en chêne,
  • Garde corps finition thermolaquée et câbles inox.

Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².

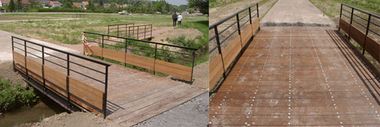

 Achicourt (62)
Passerelle mixte bois / métal
  • Passerelle autoportée sur culées bétons,
  • Tablier métallique galvanisée à chaud et Thermo-laquée,
  • Platelage en bangkiraï.

Garde corps métallique non normalisé,
Passerelle piétonne, charge d'exploitation 450kg/m².

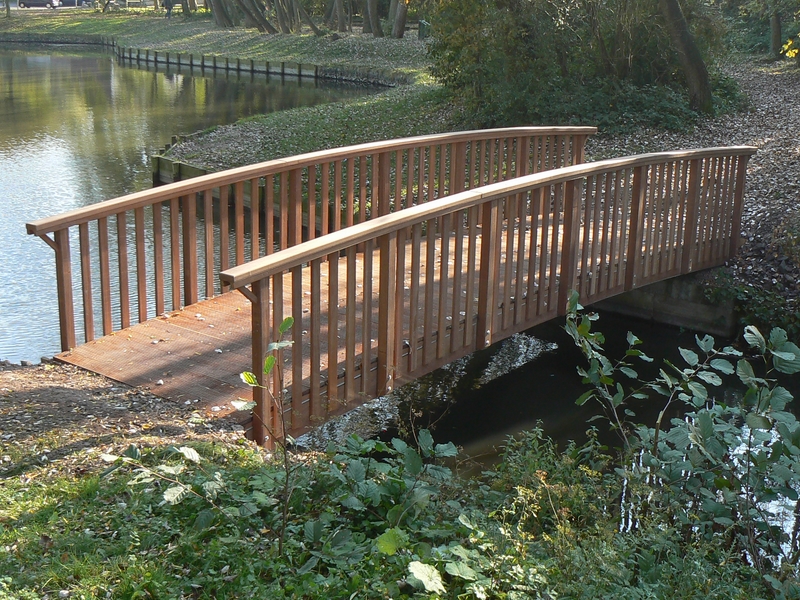

 Fouquières (62)
Passerelle mixte bois / métal Passerelle mixte bois / métal
Passerelle mixte bois / métal
  • Passerelle autoportée sur culées bétons,
  • Tablier métallique cintré en IPN galvanisée à chaud,
  • Platelage, garde-corps et habillage en bois exotique.

Garde corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².
