Marcanterra réalise chaque année plusieurs dizaines de passerelles en ossature bois massif destinées à des franchissements de fossés, noues ou petits cours d'eau.
En espaces naturels Marcanterra utilise souvent cette technique qui permet de réaliser des ouvrages de longueur limitée en utilisant des pieux qui sont fichés à refus en terre avec vérification de la reprise de charge pour chaque pieu et ce sans utilisation de béton.
Les avantages principaux résident dans l’absence d’utilisation de béton en milieu naturel et dans l’assurance que les descentes de charge seront bien reprises par les pieux sans affaissement ponctuel. Cette méthode permet de pouvoir intervenir dans des zones marécageuses souvent hétérogènes en adaptant les longueurs de pieux à la portance du terrain et en ajoutant si nécessaire des patins répartiteurs de charge sur les pieux.
Les portiques ou chevêtres sont composés de pieux bois ou métalliques qui sont fichés dans le sol ou fixés sur des fondations béton.
Caractéristiques des passerelles sur pilotis :
- Les pieux bois en contact avec la terre et l'eau doivent être en classe 4 (robinier, azobé, pin classe 4),
- La structure, le plancher et le garde corps sont en chêne, en bois exotique ou en pin classe 4,
- Portée entre portiques de 3 à 12m, selon notes de calcul réalisées par nos soins,
- Garde corps normalisé NF P 01-012 ou pas, en fonction de la hauteur de chute,
- Section et finition du plancher selon l'utilisation.
Lien vers Garde corps / Dispositifs de protection de chutes
Lien vers Systèmes antidérapants
Surcharge d'exploitation de 450 kg/m² en utilisation piétonne.
Flèche maximale admissible l/400.
Marcanterra réalise les dimensionnements, notes de calcul et les plans d'exécution des ouvrages en fabrication.
Conseils techniques et estimations sur demande
Pose possible selon la localisation géographique

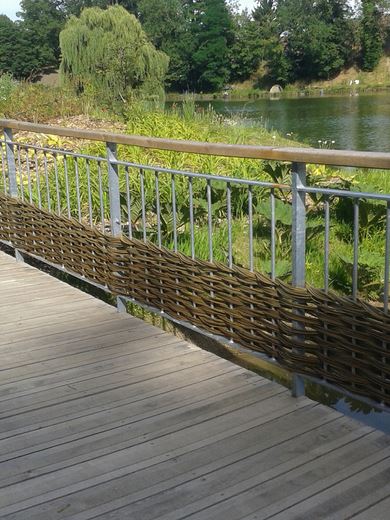

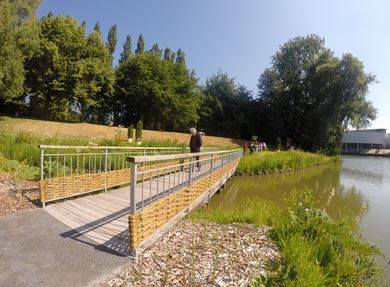

Péronne, Parc du 6ème continent (80)
(1).jpg "Passerelles sur pilotis") |
(1).JPG "Passerelles sur pilotis")
- Structure chêne et robinier / faux-acacia,
- Platelage en chêne Alterbrut®,
- Garde corps mixte acier galvanisé / chêne.
Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².
|
Bréttigny sur Orge (91)
 |
- Structure chêne et robinier / faux-acacia,
- Platelage en chêne rainuré et raboté,
- Garde corps mixte acier inox / chêne.
Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².
|

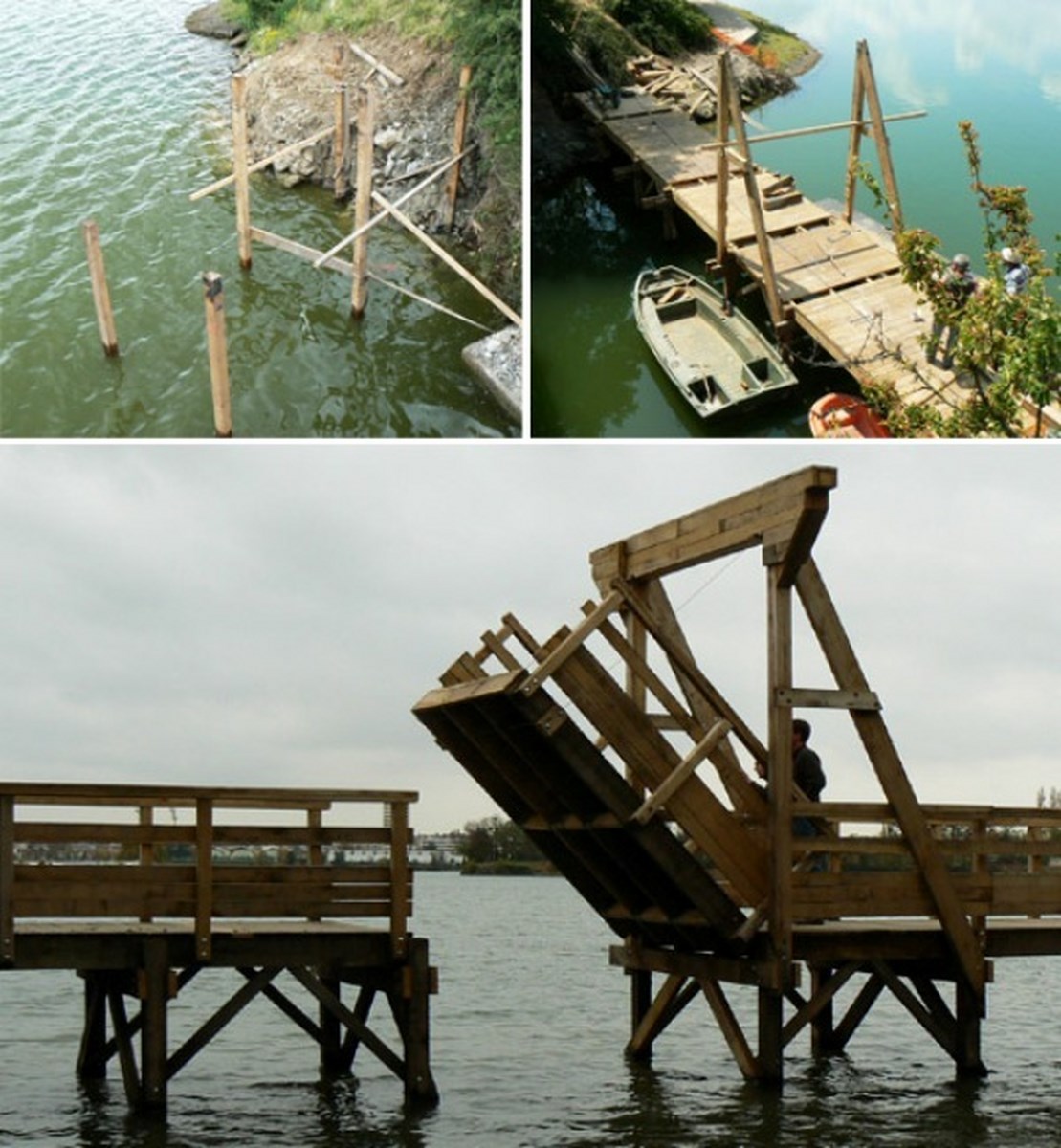

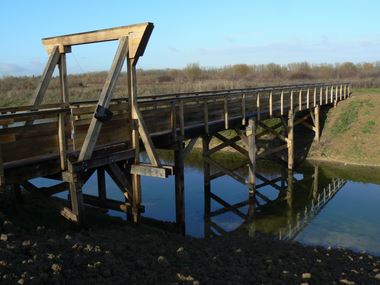

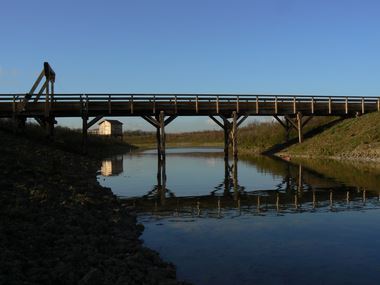

Lacs de l'Essonne - Viry-Chatillon / Grigny (91)
 |
- Structure chêne et robinier / faux-acacia, brute,
- Platelage en chêne sans rainurage et non raboté,
- Gardes corps en chêne,
- Mise en place par voie d'eau, pelle sur barge pour battre les pieux à refus,
- Ouverture ponctuelle du pont levis pour passage de barques entre les 2 lacs de l'essonne.
Garde corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m². |

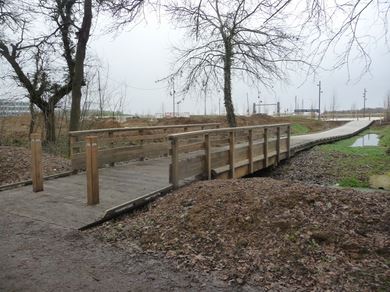

Palaiseau (91)
- Structure en chêne et robinier / faux acacia,
- Platelage en chêne rainuré antidérapant,
- Gardes corps en chêne rabotés et chanfreinés,
- Chasse roues sur cales en chêne rabotés et chanfreinés.
Garde corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².
|
 |

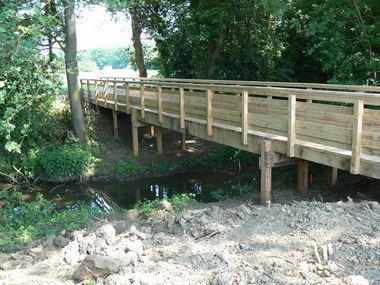

Etiolles (91)
 |
- Structure en chêne et robinier / faux acacia,
- Platelage en chêne rainuré antidérapant,
- Garde corps normalisés en chêne rabotés et chanfreinés.
Garde corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².
|
